PL10311NL高頻平面變壓器iNRCORE

發布時間：2024-03-25 10:12:47     瀏覽：604

iNRCORE高頻平面變壓器是一款專為高頻應用設計的平面變壓器。相較于傳統變壓器，平面變壓器具有更小的體積、更高的效率和更佳的散熱性能，因此在高頻、高功率密度及高效率的應用中表現出色。iNRCORE高頻平面變壓器在通信、電源、醫療、工業控制等領域都有廣泛的應用。

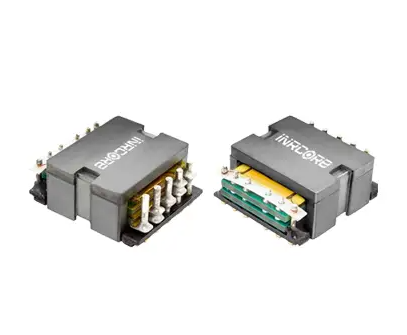

PL10311NL高頻平面變壓器iNRCORE

特征：

高度:0.339至0.382英寸(8.6至9.7毫米)MAX

占地面積:0.921 x 0.850英寸(23.4 x 21.6毫米)MAX

額定功率高達140W

頻率范圍:200kHz ~ 700kHz

隔離(主對次和核心):1750VDC

操作和儲存溫度:-55°C至+125°C

鉛漆:Sn90/Pb10

濕度敏感等級:1

型號：

Electrical Specifications @25°℃
Part
Number		Turns Ratio
100KHz,0.1Vrms
±5%		Primary3
nductance
(μH MIN		Leakage  ?
nductance
(μH MAX		DCR
(mΩ  MAX)		Maximum
Height (H)
inch(mm)
PriA:PriB:SeoPrimary APrimary BSecondary
SCHEMATIC A1
PL103011:1:11530.4517.517.570.339(8.6)
PL103021:1.25:11940.4517.52070.339(8.6)
PL103031.25:1.25:12400.45202070.339(8.6)
PL103041.25:1.5:12900.50202570.339  (8.6)
PL103051.5:1.5:13450.55252570.339  (8.6)
SCHEMATIC A2
PL103064:4:1:11530.4517.517.50.875&0.8750.339  (8.6)
PL103074:5:1:11940.4517.5200.875&0.8750.339  (8.6)
PL103085:5:1:12400.5520200.87580.8750.339  (8.6)
PL103095:6:1:12900.6020250.875&0.8750.339  (8.6)
PL103106:6:1:13450.6525250.875&0.8750.339(8.6)
SCHEMATIC A3
PL103114:4:2:11530.4517.517.51.75&1.750.339  (8.6)
PL103124:5:2:11940.4517.5201.75&1.750.339  (8.6)
PL103135:5:2:12400.5020201.75&1.750.382  (9.7)
PL103145:6:2:12900.5020251.75&1.750.382 (9.7
PL103156:6:2:13450.5525251.75&1.750.382  (9.7)
