Linear Systems 3N170/3N171單N溝道增強型MOSFET

發布時間：2024-08-21 09:18:47     瀏覽：486

Linear Systems 3N170/3N171單N溝道增強型MOSFET

　　Linear Systems 的 3N170 和 3N171 是單 N 溝道增強型 MOSFET，這些器件設計用于快速切換電路和需要低漏源電阻的應用。以下是這些 MOSFET 的詳細介紹：

　　特點：

　　直接替代性：3N170 和 3N171 可以直接替換 INTERSIL 的同型號產品，方便用戶在現有設計中進行升級或替換。

　　低漏源電阻：r_ds(on) ≤ 200Ω，這意味著在導通狀態下，器件的電阻較低，有助于減少功率損耗。

　　快速切換：t_d(on) ≤ 3.0ns，表明這些 MOSFET 能夠快速響應開關信號，適用于高速開關應用。

　　絕對最大額定值(在 25°C，除非另有說明)：

　　存儲溫度：-65 至 +150 °C，表明這些器件可以在廣泛的溫度范圍內存儲。

　　工作結溫：-55 至 +135 °C，說明這些 MOSFET 可以在極端溫度下工作。

　　連續功率耗散：300mW，限制了器件在連續工作時的最大功率消耗。

　　最大電流(漏到源)：30mA，限制了通過器件的最大電流。

　　最大電壓：

　　- 漏到柵：±35V

　　- 漏到源：25V

　　- 柵到源：±35V

　　電氣特性(在 25°C，V_sb = 0V)：

SYMBOLCHARACTERISTICMINTYPMAXUNITScONDITIONS
BVossDrain to Source Breakdown Voltage25

Vo=10μA,Ves =0V
VosionDrain to Source "On"Voltage

2.0 p=10mA,VGs =10V
VosahGate to Source
Threshold Voltage		3N1701.0
2.0 Vos =10V,lo=10μA
3N1711.5
3.0
cssGate Leakage Current

10 pAVGs =-35V,Vos =0V
lpssDrain Leakage Current "Off

10 nAVos =10V,VGs =0V
oionDrain Current "On"10

mAVcs=10V,Vos=10V
gsForward Transconductance1000

μSVos =10V,Io=2.0mA,f=1.0kHz
ds(onDrain to Source "On"Resistance

200 QVGs =10V,Io=100μA,f=1.0kHz
CrssReverse Transfer Capacitance

1.3 pFVos =0V,Vgs =0V,f=1.0MHz
CesInput Capacitance

5.0 Vos =10V,VGs =0V,f=1.0MHz
CdDrain to Body Capacitance

5.0 Voe =10V,f=1.0MHz

相關推薦：

JFET雙通道放大器Linear Systems

JFET單通道放大器Linear Systems

立維創展優勢代理Linear Systems產品，價格優惠，歡迎咨詢。

推薦資訊

  • Statek CXOXLPNR超高沖擊低相位噪聲振蕩器
    Statek CXOXLPNR超高沖擊低相位噪聲振蕩器 2024-01-30 09:27:41

    CXOXLPNR是一款極其耐沖擊和低相位噪聲的振蕩器，具有30 kRad的輻射承受能力。它被封裝在一個密封的陶瓷3.2 x 2.5 mm封裝內，并且可以在-55°C至+125°C的范圍內工作。這款振蕩器提供了低電壓CMOS輸出，具有低相位噪聲、低抖動和低加速度靈敏度。

  • Murata村田MGJ系列高隔離DC-DC轉換器

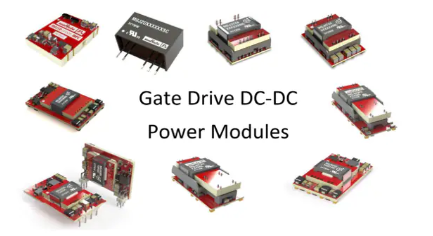

    Murata村田MGJ系列高隔離DC-DC轉換器 2024-01-16 08:41:00
