HXI HLNAV-364低噪聲放大器50-65GHz

發布時間：2024-11-07 10:52:21     瀏覽：364

　　HLNAV-364是一款50至65 GHz的低噪聲放大器，適用于點對點無線電、雷達發射機以及WiGig開發和測試設備。該放大器采用MMIC技術，確保了高可靠性和重復性。它提供了WR-15波導接口，配置為使用標準UG-385/U法蘭的直線型式。放大器包含電壓調節器和偏置排序電路，允許使用單一偏置電源供電。

HXI HLNAV-364低噪聲放大器50-65GHz

　　技術規格如下：

　　頻率范圍：50.0至65.0 GHz

　　噪聲系數：典型值為6.0 dB(50 GHz時)，52-67 GHz時典型值為5.2 dB

　　小信號增益：最小25 dB

　　P1dB：典型值為+13 dBm

　　輸入回波損耗：典型值為7 dB

　　輸出回波損耗：典型值為13 dB

　　最大輸入功率：-5 dBm，不損壞

　　直流偏置：典型值為+6 VDC @ 300 mA

　　射頻接口：WR-15波導，UG-385/U法蘭

　　尺寸：1.31英寸長 x 1.34英寸寬 x 0.97英寸高

　　表面處理：鍍金

其他相關型號：

Waveguide LNAs
Part NumberFrequency Range (GHz)Input/OutputNoise Figure (dB) typicalGain (dB) typicalP1dB (dBm) typical
HLNAA – 31428.0 – 36.0WR-28 / UG- 599/U3.51913
HLNAA – 26632.0 – 34.0WR-28 / UG-599/U34020
HLNAA – 37233.0 – 36.0WR-28 / UG-599/U3.23510
HLNAA – 34634.0 – 36.0WR-28 / UG- 599/U3.6258
HLNAU – 22950.0 – 60.0WR-19, UG-383/U-M5.23410
HLNAV – 28350.0 – 60.0WR-15 / UG-385/U5.21610
HLNAV – 36450.0 – 65.0WR-15 / UG-385/U5.22510
HLNAV – 38350.0 – 67.0WR-15 / UG-385/U5.23010
HLNAV – 26255.0 – 65.0WR-15 / UG- 385/U4.81610
HLNAV – 35757.0 – 64.0WR-15 / UG-385/U53410
HLNAV – 36157.0 – 66.0WR-15 / UG-385/U52810

HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司，主要為國防、太空和航空市場提供廣泛的產品線，包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等，頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品，歡迎咨詢了解。

推薦資訊

  • Bird射頻電纜

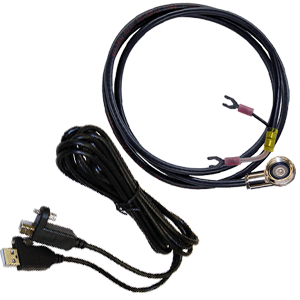

    Bird射頻電纜 2022-08-19 16:17:04
